PET塑料分子結構高度對稱，具有一定的結晶取向能力，并且有很好的光學性能和耐候性，非晶態的PET塑料有良好的光學透明性。另外PET塑料具有優良的耐磨耗摩擦性和尺寸穩定性及電絕緣性。

PET做成的瓶具有強度大、透明性好、無毒、防滲透、質量輕、生產效率高等因而受到了廣泛的應用。本文主要從PET的簡介、發展、分類、合成工藝、改性方法、應用及再生PET七個方面進行介紹。

一、我不是土豆，我是地瓜？不，我叫PET

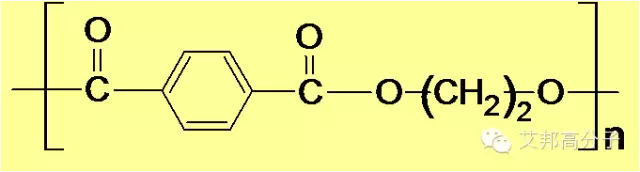

圖：PET分子結構式

作為熱塑性聚酯家族的一員，身體內（主鏈中）含有“-COO-”的DNA分子（重復單元結構），且為線性聚合物。而與我長相相近的兄弟姐妹有不少，如：PBT、PTT、PCT、PEN、PBN等。一般我們擔任要職：工程塑料。通常由芳香族二元酸和各種二元醇合成制得。下圖，是PET與其他熱塑性聚酯的性能對比。

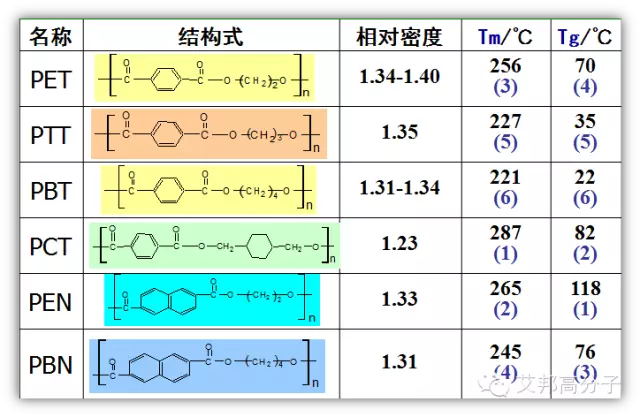

圖：PET與其他聚酯的對比

從圖中可以看出，六種聚酯的相對密度差不多，PCT稍低位1.23g/cm3，其他聚酯密度都教接近。

在PET分子中，主鏈中含有柔順性的亞甲基、剛性的苯環和極性的酯基，同時酯基和苯環之間形成共軛體系，使得PET大分子剛性強。PET分子主鏈上沒有支鏈，結構對稱，滿足緊密堆砌的要求，因此易于取向和結晶，導致PET具有高熔點、高強度。

PBT與PET相比，酯基重復單元的亞甲基增加為4個，柔性鏈長度增加，剛性鏈所占比例下降，即分子柔順性增加。因此，PBT的剛性、硬度、Tg（22℃）和熔點都比PET（Tg70℃）低，韌性比PET高，結晶速率比PET快，成型加工更容易。

PTT與PET相比，酯基重復單元的亞甲基增加為3個，具有與PET相近的高性能，與PBT相似的優良成型性能。

PCT與PET相比，酯基重復單元為一個環己烷，剛性增強，所以PCT的耐熱性增強，Tg為82℃比PET高，其長期使用溫度為171℃。

PEN與PET相比，苯環被萘環結構取代，剛性增強，平整性較高，幾乎所有的性能都優于PET,長期使用溫度為155℃。


圖 ：PEN與PET的性能對比

PBN與PBT相比，苯環被萘環結構取代，而萘具有類似液晶的特性，顯示優良的流動性。

二、我的成長史（還好不是一部血淚史）

三、纖維？塑料？傻傻分不清楚

正常來說，我可以分為：纖維類和非纖維。作為非纖維聚酯的時候，我又可以分為：非工程塑料級和工程塑料級。

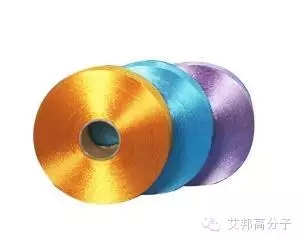

圖：滌綸長絲

四、不要問我從哪里來？（我偷偷告訴你）

說到我的由來，真是一匹布那么長。目前來說，我一般通過兩種技術手段，被送到這世上：酯交換法和直接酯化化。

酯交換法： 采用對苯二甲酸二甲酯和乙二醇進行交換反應，然后縮合成為PET。

直接酯化法：采用高純度的對苯二甲酸或中純度對苯二甲酸與乙二醇直接酯化，縮聚成聚酯

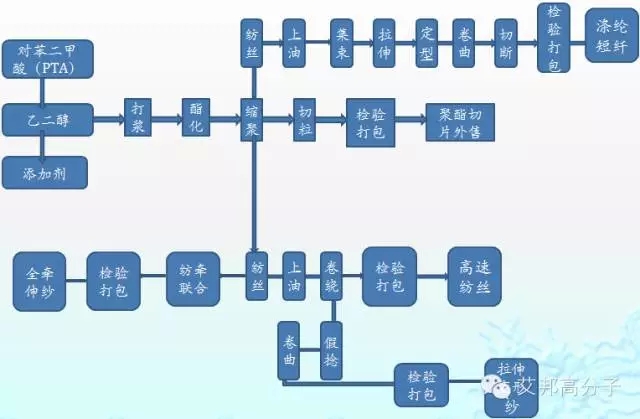

圖：PET合成工藝流程圖

五、我只改性，不變性（再說一次）

雖然，我是目前最重要的合成材料之一，具有良好的耐熱性、耐藥品性、力學性能和電學性能，透明性好、絕緣性佳,但是，由于性格比較固執，不夠圓滑，加工模溫（70-110℃）下，結晶速率還比較慢，并且抗沖性能差，還愛和水搞曖昧（易吸濕）。所以，如何改變我的性格，讓我變得處事圓滑，四面玲瓏，能適應社會（高的韌性和剛性，好的成型），一直是老師（改性工程師）頭疼的地方。

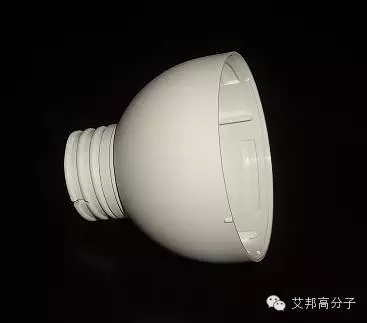

圖：增強阻燃PET應用在燈具上

目前，我主要的改性方向有：1.共混改性；2.化學改性；3.納米無機復合改性；4.結晶性改進；5玻纖增強改性。

六、三頭六臂、上天入地（應用）

說到我的用途，那真的是無法說完！目前，主要活躍于滌綸纖維、瓶、膜以及工程塑料中其中，滌綸纖維是領域最為活躍，其次是瓶和膜等包裝領域，作為工程塑料則略顯單薄。

1.聚酯纖維

滌綸具有許多優良的紡織性能和服用性能，用途廣泛，可以純紡織造，也可與棉、毛、絲、麻等天然纖維和其他化學纖維混紡交織，制成花色繁多、堅牢挺括、易洗易干、免燙和洗可穿性能良好的仿毛、仿棉、仿絲、仿麻織物；

用滌綸制作無紡織布可用于室內裝飾物、地毯底布、醫藥工業用布、絮絨、襯里等。


2.聚酯非纖維類

目前，非纖聚酯主要應用在瓶具、薄膜片材及工程塑料上。

作為瓶具，其質輕、透明度高、耐熱、耐壓，且對于二氧化碳氣體有不錯的阻隔性；

作為薄膜，通常無色透明，有光澤（添加劑粒子使其具有顏色），機械性能優良，剛性，硬度及韌性高，耐刺，耐溫，氣密性和保香性良好，是常用的阻透性復合薄膜基材之一；

作為工程塑料，一般都加入5-40wt%的GF，增強后的PET機械性能和熱性能得到較大提高，在電子電氣、汽車、機械、輕工、建筑、國防及日常生活等領域得到廣泛應用。


圖：PET瓶子

七、涅槃重生（再生PET）

近年來，隨著再生聚酯加工技術的改進，產品質量不斷的提高，再生聚酯的回收利用率大幅度提升。如再生棉型特本白短纖、三維卷曲中空、再生滌綸長絲等已經部分占領了原生聚酯產品的市場；PET廢塑料瓶的回收也在日益增大，在一定程度上降低了部分PET合金的價格，對紡織、包裝行業或多或少也有一些影響。


圖：PET標號

溫馨提示：

常見于礦泉水瓶、碳酸飲料瓶等。溫度達到70℃時易變形，且有對人體有害的物質融了。1號塑料品（PET瓶子）使用10個月后，可能釋放出致癌物DEHP。這類瓶子不能放在汽車內曬太陽，高溫下不能裝酒、油等物質。
