????????注塑機(jī)螺桿具有輸送、熔融、混煉、壓縮、計(jì)量與排氣等功能，是影響塑化質(zhì)量的關(guān)鍵因素。下面給大家介紹幾種常用塑料注塑時(shí)選用螺桿的要點(diǎn)。

?

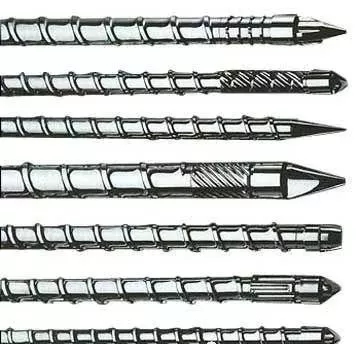

????????聚碳酸酯PC

????????PC的特性為：非結(jié)晶型塑料，無明顯熔點(diǎn)，玻璃化溫度為140~ 150℃，熔融溫度為215~225℃，成型溫度為250~320℃。黏度大，對(duì)溫度較敏感，在正常加工溫度范圍內(nèi)熱穩(wěn)定性較好，300℃下長時(shí)間停留基本不分解，超過340℃開始分解，黏度受剪切速率影響較小。吸水性強(qiáng)。

????????注塑PC的螺桿應(yīng)注意以下要點(diǎn)：

????????(1)針對(duì)其熱穩(wěn)定性好、黏度大的特性，為提高塑化效果盡量選取大的長徑比，一般取26。由于其融熔溫度范圍較寬，壓縮段可較長，故采用漸變型螺桿。L1=30%L， L2= 46%L。

????????(2)壓縮比ε:漸變度A需與熔融速率相適應(yīng)，但目前融熔速率還無法快遞精確計(jì)算得出，根據(jù)PC從225℃熔化至320℃之間可加工的特性，其漸變度A值可相對(duì)取中等偏上的值，在L2較大的情況下，普通漸變型螺桿ε=2~3，A 一般取2.6。

????????(3)因其黏度高，吸水性強(qiáng)，故在均化段之前、壓縮段之后于螺桿上加混煉結(jié)構(gòu)，以加強(qiáng)固體床解體，同時(shí)，可使其中夾帶的水分變成氣體逸出。

????????(4)其他參數(shù)如e、s、a以及與料筒的間隙都可與其他普通螺桿相同。

?

????????尼龍PA

????????PA的特性如下:?結(jié)晶型塑料，種類較多，種類不一樣，其熔點(diǎn)也不一樣，且熔點(diǎn)范圍窄，一般所用PA66其熔點(diǎn)為260~265°C。黏度低，流動(dòng)性好，有比較明顯的熔點(diǎn)，熱穩(wěn)定性差。 吸水性一般。

????????注塑PA的螺桿應(yīng)注意以下要點(diǎn)：

????????(1)選取長徑比為18~20的突變型螺桿。

????????(2)壓縮比一般選取3~3.5，為防止過熱分解h3=(0.07~0.08)D。

????????(3)因其黏度低，故止逆環(huán)處與料筒間隙應(yīng)盡量小，約為0.05， 螺桿與料筒間隙約為0.08， 如有需要，視其材料，前端可配止逆環(huán)，射嘴處應(yīng)自鎖。

????????(4)其他參數(shù)可按通用螺桿設(shè)計(jì)。

?

????????聚甲基丙烯酸甲酯PMMA

????????PMMA的特性如下:? 玻璃化溫度為105℃， 熔融溫度大于160℃，分解溫度為270℃， 成型溫度范圍很寬。黏度大，流動(dòng)性差，熱穩(wěn)定性較好。吸水性較強(qiáng)。

????????注塑PMMA的螺桿應(yīng)注意以下要點(diǎn)：

????????(1)選取長徑比為20~22的漸變型螺桿，根據(jù)其制品成型的精度要求一般L1=40%L，L2=40%L。

????????(2)壓縮比ε一般選取2.3~2.6。

????????(3)針對(duì)其有一定親水性，故在螺桿的前端采用混煉環(huán)結(jié)構(gòu)。

????????(4)其他參數(shù)一般可按通用螺桿設(shè)計(jì)，與料筒間隙不可太小。

?

????????聚酯PET

????????PET的特性如下:熔點(diǎn)為250~260℃， 吹塑級(jí)PET則成型溫度較廣一點(diǎn)，為255~290℃。

????????注塑PET的螺桿應(yīng)注意以下要點(diǎn)：

????????(1)L/D一般取20，三段分布L1=(50%~55%) L，L2= 20%L。

????????(2)采用低剪切、低壓縮比的螺桿，壓縮比ε一.般取1.8~2，同時(shí)為防止剪切過熱導(dǎo)致變色或不透明，設(shè)置hs=0.09D。

????????(3)螺桿前端不設(shè)混煉環(huán)，以防過熱、藏料。

????????(4)因這種材料對(duì)溫度較敏感，而一般廠家多用回收料，為提高產(chǎn)量，一般采用的是低剪切螺桿，所以可適當(dāng)提高馬達(dá)轉(zhuǎn)速，以達(dá)到目的。同時(shí)在使用回收料方面(大部分為片料)，根據(jù)實(shí)際情況，為加大加料段的輸送能力，也采取了加大落料口徑在料筒里開槽等方式，取得了比較好的效果。

?

????????聚氯乙烯PVC

????????PVC為熱敏性塑料，一般分為硬質(zhì)和軟質(zhì)，其區(qū)別在于原料中加入增塑劑的多少，少于10%的為硬質(zhì)，多于30%的為軟質(zhì)。

????????PVC的特性:無明顯熔點(diǎn)，60℃變軟，100~ 150℃時(shí)為黏彈態(tài)，140℃時(shí)熔融，同時(shí)分解，170℃分解迅速，軟化點(diǎn)接近于分解點(diǎn)，分解釋放于HCl氣體。缺點(diǎn)是熱穩(wěn)定性差，流動(dòng)性差。

????????注塑PVC的螺桿應(yīng)注意以下要點(diǎn)：

????????(1)螺桿設(shè)計(jì)盡量要低剪切，防止過熱。

????????(2)螺桿、料筒要防腐蝕。

????????(3)一般來說，螺桿參數(shù)為L/D=16~20，h3=0.07D，e=1.6~2，L1 = 40%L，L2= 40%L。

????????(4)為防止藏料，無止逆環(huán)，頭部錐度為20°~30°， 對(duì)軟膠較適應(yīng);如制品要求較高，可采用無計(jì)量段，分離型螺桿，此種螺桿對(duì)硬質(zhì)PVC較適合;而且為配合溫控，加料段螺桿內(nèi)部加冷卻水或油孔，料筒外加冷水槽或油槽，溫度控制精度為士2℃左右。
