1月7日，江蘇新孚達復合材料有限公司（NFD）發(fā)布消息稱，公司成功研發(fā)出具有高強度、高模量、高耐熱、高耐磨、高耐化學腐蝕性的碳纖維復合材料。目前，各項實驗室數(shù)據(jù)表明，該產品的性能優(yōu)于國外進口產品。

該產品具有優(yōu)異的機械強度與抗沖擊能力，尺寸穩(wěn)定性高、翹曲低，材料性能較進口產品提升30%。以高溫尼龍為基材的Hepla? H9000-XCF系列碳纖維復合材料，彎曲剛度超過52GPa，彎曲強度高達520MPa，拉伸強度達到360MPa；以PA66為基材的Hepla? H7200-XCF系列拉伸強度達到315MPa。 采用新產品生產的零部件比鋼制零部件輕75%，比鋁合金部件輕40%，可替代大部分金屬，從而為汽車輕量化及其它行業(yè)“以塑代鋼”提供更好的解決方案。

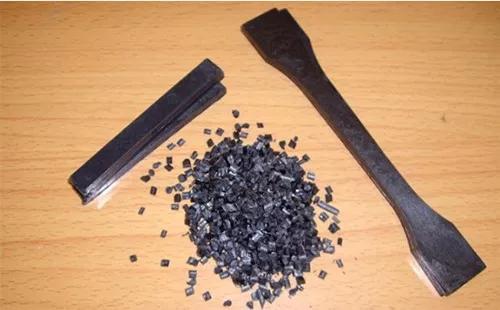

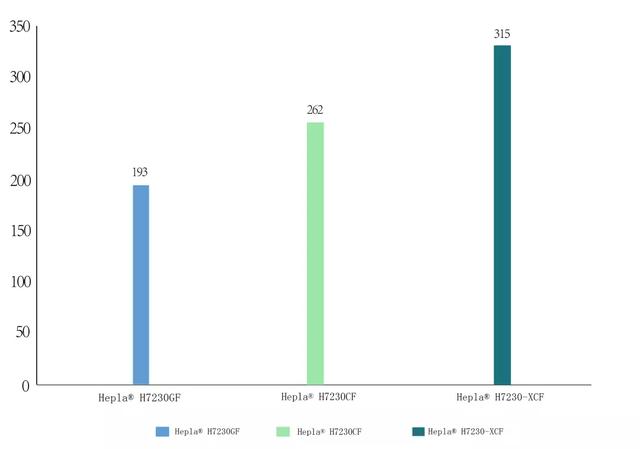

下圖為Hepla? H7230-XCF（30%碳纖維）與Hepla? H7230CF （30%碳纖維）、Hepla? H7230GF（30%玻璃纖維）的拉伸強度對照圖。

圖一：碳纖維增強PA66復合材料拉伸強度對照圖。

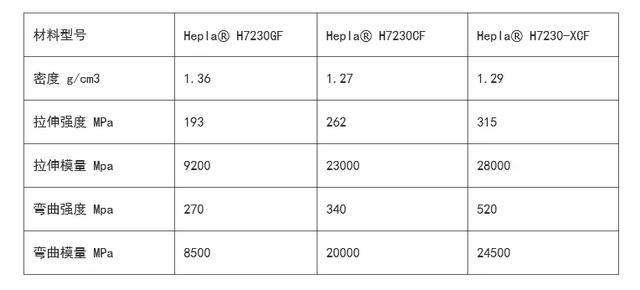

表一：碳纖維增強PA66復合材料力學性能對比

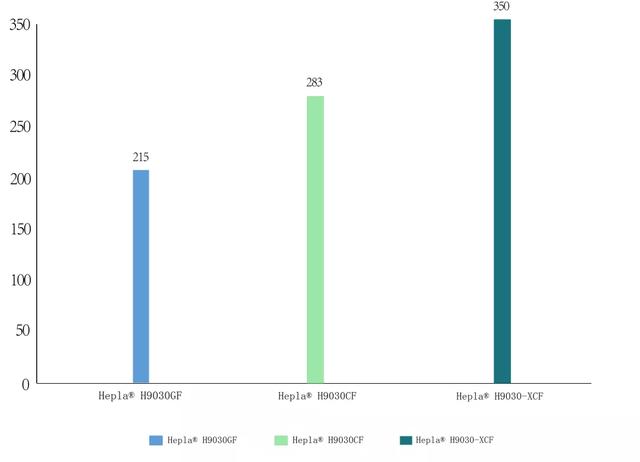

下圖為Hepla? H9030-XCF與Hepla? H9030CF、Hepla? H9030GF在200℃條件下的拉伸強度對照圖。

圖二：碳纖維增強PPA復合材料拉伸強度對照圖。

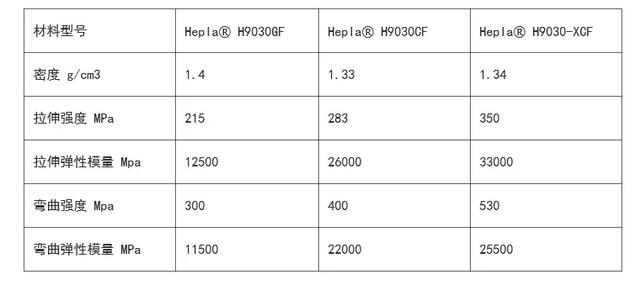

表二：碳纖維增強PPA復合材料力學性能對比
